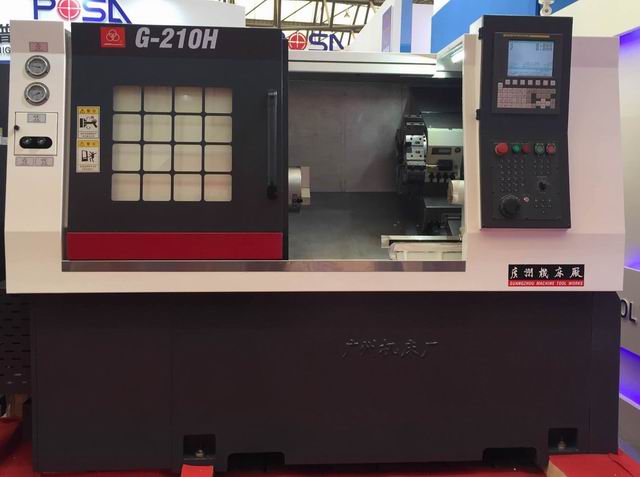

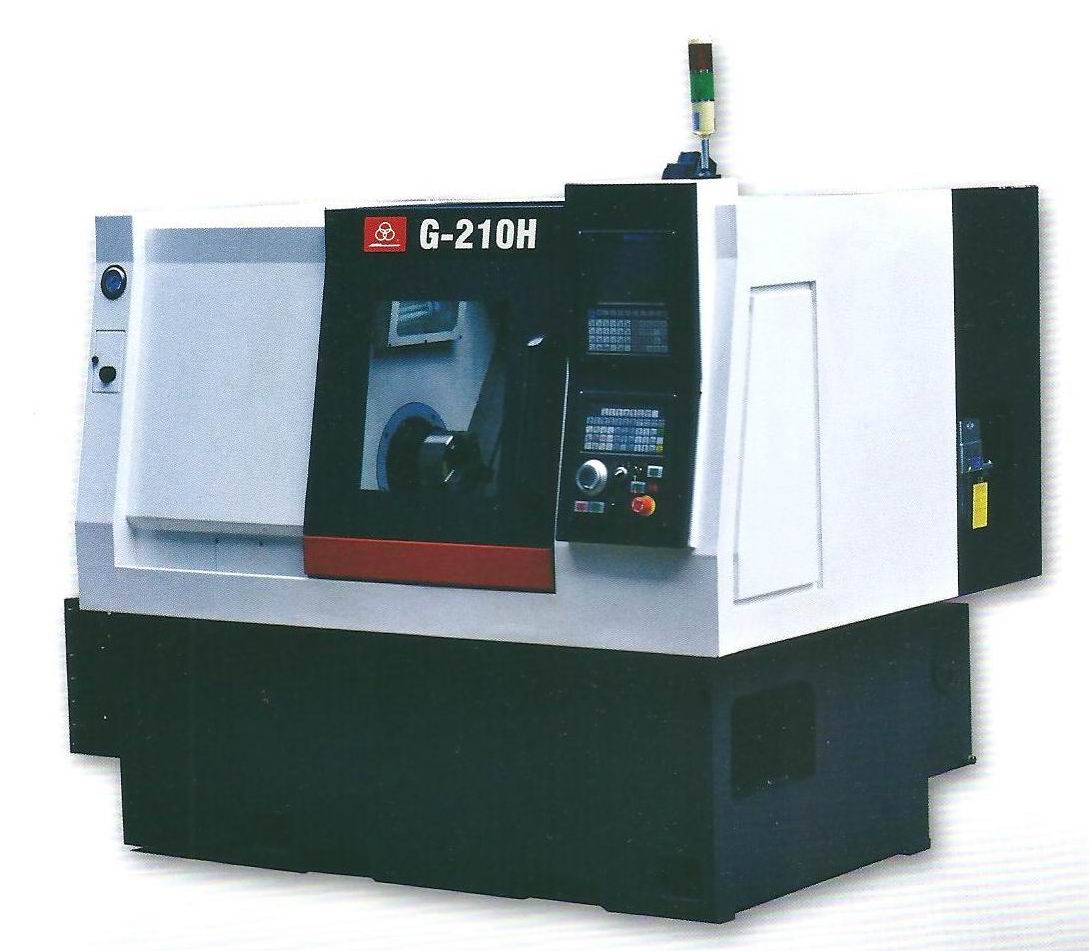

G-210H
产品名称: G-210H  发布时间:2016-07-27
床身最大回转直径:φ580mm;    轴类最大加工直径:φ300mm; 盘类最大加工直径:φ580mm; 最大加工工件长度:300/500mm; 主轴最高转速范围:45—4500r/min; 主轴通孔:φ61(可选79)mm; 刀塔形式:台湾液压八工位刀塔;
G-210H

 开云游戏平台(中国)结构特点及功能要求

1.1本开云游戏平台(中国)是我司参考国外先进技术而设计的成熟产品,开云游戏平台(中国)是平床身斜床鞍结构:整体床身、床脚树脂砂铸造成形,纵向导轨水平放置,床鞍在水平导轨上作纵向进给移动,滑板在30°倾斜的床鞍导轨上作横向进给移动,纵、横向快速进给速度可达30m/min,形成平床身斜床鞍结构,减少主轴箱、尾座及床鞍的安装高度,极大提高整机刚性。



1.2床身设计分集屑区及集水区,可很好地将冷却液集中流到水箱内,避免了漏水现象。

1.3数控系统配FANUC 0i Mate-TD控制系统+伺服驱动,主轴采用伺服主轴;开云游戏平台(中国)能完成直线、圆弧、公英制螺纹、多头螺纹的加工,能适用于车削形状复杂和精度要求高的盘类、轴类零件加工。

1.4主轴箱与床身定位可靠、牢固,具有良好的刚性、抗振性、散热性以及方便维修、调整,主轴轴承采用日本NSK成套高精度滚动轴承组,经精密装配和动平衡测试的主轴,从而保证了开云游戏平台(中国)主轴具有回转精度高、噪声低、刚性强的特点,采用自动无级变速,可实现无级调速及恒速切削。

1.5开云游戏平台(中国)X、Z两轴传动均采用台湾产的滚珠丝杠和日本(NSK/NTN)丝杆轴承,滚珠丝杠与电机通过联轴器直连,单端定位预拉伸式,床身导轨和滑鞍导轨均采用高精度滚动导轨,接触受力好,刚性足,加工精度保持性好。

1.6横向丝杠固定端设计在前端,使丝杠发热向后伸长,不会增加切削深度,避免造成工件报废。同时丝杠亦设计了预拉伸结构,很好地提高了丝杠支承刚性。

1.7尾座采用内置式液压套筒结构,紧凑、可靠。配置莫氏4号顶尖,顶紧压力可调。

1.8各润滑点采用强制自动润滑装置,进行定点定量润滑丝杠及导轨,当润滑泵状态异常或油量不足时,自动产生警告讯号。

1.9开云游戏平台(中国)采用台湾产八工位的液压回转刀架,刀架可正反向旋转最近路径换刀,换刀速度快、定位刚性好、重复定位精度高。

1.10夹紧装置:正主轴配台湾产8″标准中空液压卡盘(φ210mm),中空回转油缸(含逆止阀);可用脚踏开关控制工件夹紧、松开。

1.11开云游戏平台(中国)采用全封闭防护装置,防止冷却液、铁屑飞溅、泄漏在开云游戏平台(中国)以外。

1.13具备侧排屑和后排屑结构,适应不同的加工场地。上下料方便,便于操作。

1.14标配自动排屑装置及切屑车,方便铁屑的清理。

1.15合理应用风琴式内防护,使操作空间更宽松,开云游戏平台(中国)外观缩短,更紧凑美观,开云游戏平台(中国)采用全封闭防护装置,外观设计极具时代气息。

2  G-210H主要技术参数、配置表


项目

开云游戏平台(中国)规格及主要技术参数

备注

系 统

数控系统

FANUC 0i Mate-TD

标配

工 作

范 围

床身上最大旋径

φ580mm

标配

最大车削直径

φ300mm

标配

最大加工长度

300mm

标配

床鞍与水平倾斜度

30°

标配

主 轴

主轴电机

伺服11/15kW(连续/30分钟)广州数控

标配

主轴轴端

A2-6

标配

主轴锥孔

φ68 锥度1:20

标配

主轴前支承轴径

φ100 mm

标配

主轴通孔直径

φ61mm

标配

主轴转速范围

45~4500 r/min

标配

主轴精度

轴端径向跳动≤0.015mm、轴向窜动≤0.005mm

标配

尾 座

尾座套筒

莫氏4号

标配

尾座套筒直径

Φ65mm

标配

尾座套筒行程

80 mm

标配

尾座行程

210mm

标配

坐标轴

横向(X轴)最大行程

165mm

标配

纵向(Z轴)最大行程

370mm(卡盘卸下后)

标配

X轴进给电机扭矩

FANUC βiS 12/3000 B (11N.m.最高 3000r/min)

标配

Z轴进给电机扭矩

FANUC βiS 12/3000 (11N.m.最高3000r/min)

标配

X轴最大进给速度

30m/min

标配

Z轴最大进给速度

30m/min

标配

精 度

定位精度

X轴≤0.022mm,Z≤0.022mm

标配

重复定位精度

X轴≤0.006mm, Z≤0.006mm

标配

刀 架

刀架型式

台湾8工位液压刀架

标配

刀位数

8位

标配

外径、端面刀柄规格

25×25

标配

内孔刀座直径

φ32mm

标配

刀座数量

外径刀压板4套,端面刀座2个,内孔刀座2个

标配

夹 紧

装 置

卡盘

亿川8″(φ210mm)中空液压卡盘,配软硬爪各壹套

标配

油缸

台湾亿川中空回转油缸(含逆止阀)

标配

液 压

系 统

液压系统电动功率

2HP(1.5kW)

标配

油箱容量

60L

标配

液压泵压力

1.5~3.5MPa

标配

水 箱

大扬程软体冷却水泵

流量50L;扬程8m;180W

标配

自动润滑

自动润滑装置

2L集中定量自动润滑系统

标配

传动

部件

主轴轴承

标配

滚珠丝杠

台湾

标配

导轨

台湾产滚动导轨

标配

丝杠轴承

日本

标配

电器

灯具

热交换器

LPW-35AF

标配

防水型荧光灯

YPz230/45-4U 节能灯

标配

工作完成警示灯

LTA-205 (220V )红绿色

标配

随机

资料

装箱清单

一份

标配

合格证明书

一本(精度检测表)

标配

开云游戏平台(中国)操作说明书

一本

标配

电器说明书

一本(电器原理图)

标配

发那科操作说明书

一本

标配

8″(台湾)三爪中空

油压夹头使用说明书

各一本

标配

排屑

自动排屑机

国产链板式除屑输送机及切屑车

标配

其它

开云游戏平台(中国)总电容量

18KW

标配

开云游戏平台(中国)外形尺寸(约)

2130(长)×1580(宽)×1650(高)(不含排屑机尺寸)

标配
